Tutorial ini dirancang untuk membantu Anda mengkonfigurasi fitur voice over ip (voip) yang tersedia di Packet Tracer 7.1.1.
Ini akan menunjukkan kepada Anda langkah-langkah yang diperlukan untuk:
Konfigurasi Call Manager ExpressTM di router 2811,
Gunakan berbagai perangkat telepon
Siapkan rekan panggilan
Hubungkan ponsel CiscoTM IP serta telepon analog di jaringan.

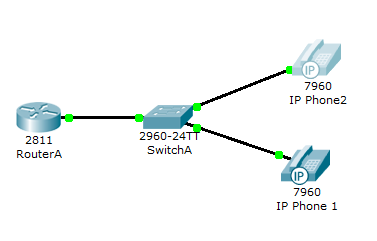

Diagram jaringan
Diagram jaringan tutorial VOIP
Catatan: Hubungkan hanya IP Phone 1 di awal lab. IP Phone 2 harus diputuskan.
Network diagram
Tugas 1: Konfigurasikan antarmuka FastEthernet 0/0 dan server DHCP di RouterA (2811 router)
#Konfigurasikan antarmuka FA 0/0 #
RouterA> aktifkan
RouterA # configure terminal
RouterA (config) #interface FastEthernet0 / 0
RouterA (config-if) #ip address 192.168.10.1 255.255.255.0
RouterA (config-if) #no shutdown
Server DHCP diperlukan untuk memberikan alamat IP dan lokasi server TFTP untuk setiap telepon IP yang terhubung ke jaringan.
RouterA (config) #ip dhcp pool VOICE #Create DHCP pool bernama VOICE
RouterA (dhcp-config) #network 192.168.10.0 255.255.255.0 Jaringan jaringan #DHCP 192.168.10 dengan / 24 mask #
RouterA (dhcp-config) # default-router 192.168.10.1 # Alamat IP router default #
RouterA (dhcp-config) #option 150 ip 192.168.10.1 #Mandatory untuk konfigurasi voip.
Setelah konfigurasi, tunggu sebentar dan periksa apakah 'IP Phone 1' telah menerima alamat IP dengan menempatkan kursor Anda di atas ponsel sampai ringkasan konfigurasi muncul.
Tugas 2: Konfigurasikan layanan Panggilan Telepon Express telephony di RouterA
Anda sekarang harus mengonfigurasi layanan panggilan Telepon Ekspres telephony di RouterA untuk mengaktifkan voip di jaringan Anda.
RouterA (config) # telephony-service #Configuring router untuk layanan teleponi #
RouterA (config-telephony) # max-dn 5 #Menetapkan jumlah maksimum nomor direktori #
RouterA (config-telephony) # max-ephones 5 #Menetapkan jumlah maksimum ponsel #
RouterA (config-telephony) #ip sumber-alamat 192.168.10.1 port 2000 #IP Alamat sumber #
RouterA (config-telephony) #auto menetapkan 4 hingga 6 # Meneruskan secara otomatis nomor ekstensi ke tombol #
RouterA (config-telephony) #auto tetapkan 1 hingga 5 #Atomatis menugaskan nomor ekstensi ke tombol #
Tugas 4: Konfigurasikan suara vlan pada SwitchA
Terapkan konfigurasi berikut pada antarmuka SwitchA. Konfigurasi ini akan memisahkan lalu lintas suara dan data di berbagai VLAN pada SwitchA. paket data akan dibawa pada akses vlan.
SwitchA (config) #interface range fa0 / 1 - 5 #Mengonfigurasikan rentang antarmuka #
SwitchA (config-if-range) akses mode #switchport
SwitchA (config-if-range) #switchport voice vlan 1 #Menetapkan VLAN di mana paket-paket suara akan ditangani #
Tugas 5: Konfigurasikan direktori telepon untuk Telepon IP 1
Meskipun 'IP Phone 1' sudah terhubung ke SwitchA, perlu konfigurasi tambahan sebelum dapat berkomunikasi. Anda perlu mengkonfigurasi RouterA CME untuk menetapkan nomor telepon ke telepon IP ini.
RouterA (config) # ephone-dn 1 #Mendefinisikan entri direktori pertama #
RouterA (config-ephone-dn) #number 54001 #Masukkan nomor telepon ke entri ini #
Tugas 5: Verifikasi konfigurasi
Pastikan bahwa IP Phone menerima Alamat IP dan nomor telepon 54001 dari RouterA (ini dapat berlangsung sebentar).
Nomor IP Telepon 1 dikonfirmasikan dengan alamat IP dan nomor telepon
IP Phone 1 dikonfigurasi - Tampilan depan
Tugas 6: Konfigurasikan direktori telepon untuk IP Phone 2
Hubungkan IP Phone 2 ke SwitchA dan nyalakan ponsel dengan menggunakan adaptor daya (tab Fisik).
RouterA (config) # ephone-dn 2 #Mendefinisikan entri direktori pertama #
RouterA (config-ephone-dn) #number 54002 #Masukkan nomor telepon ke entri ini #
Tugas 7: Verifikasi konfigurasi
Pastikan bahwa IP Phone 2 menerima Alamat IP dan nomor telepon 54002 dari RouterA (ini dapat berlangsung sebentar). Prosedur yang sama dengan tugas n ° 5.
Tekan 54001 dan periksa apakah telepon IP 1 menerima panggilan dengan benar.
